దిన్ రైల్ టెర్మినల్ అంటే ఏమిటి?

2026-03-05 0 నాకు సందేశం పంపండి

ఎలక్ట్రికల్ ఎన్‌క్లోజర్‌లు, కంట్రోల్ ప్యానెల్‌లు మరియు ఇండస్ట్రియల్ ఆటోమేషన్ సిస్టమ్‌లు శక్తిని సురక్షితంగా మరియు సమర్ధవంతంగా నిర్వహించడానికి మరియు పంపిణీ చేయడానికి ఒక ప్రాథమిక భాగంపై ఆధారపడతాయి.దిన్ రైల్ టెర్మినల్ బ్లాక్. మీరు కొత్త కంట్రోల్ క్యాబినెట్‌ని డిజైన్ చేస్తున్నా లేదా ఇప్పటికే ఉన్న ఇన్‌స్టాలేషన్‌ను అప్‌గ్రేడ్ చేస్తున్నా, దిన్ రైల్ టెర్మినల్ అంటే ఏమిటి, అది ఎలా పని చేస్తుంది మరియు ఎందుకు ముఖ్యమైనది అనేవి మీ సిస్టమ్ విశ్వసనీయత, భద్రత మరియు దీర్ఘకాలిక నిర్వహణ ఖర్చులను గణనీయంగా ప్రభావితం చేస్తాయి. ఈ కథనం ఆధునిక ఎలక్ట్రికల్ ఇంజనీరింగ్‌లో అత్యంత ముఖ్యమైన భాగాలలో ఒకదానిని పూర్తిగా, సాంకేతికంగా గ్రౌన్దేడ్ లుక్‌ను అందిస్తుంది.

వద్దYueqing TAER ఎలక్ట్రిక్ కో., లిమిటెడ్., మా బృందం ప్రపంచవ్యాప్తంగా తయారీ, శక్తి, బిల్డింగ్ ఆటోమేషన్ మరియు రవాణా పరిశ్రమలలోని క్లయింట్‌ల కోసం అధిక-పనితీరు గల దిన్ రైల్ టెర్మినల్ బ్లాక్ సొల్యూషన్‌లను ఇంజనీరింగ్ మరియు తయారీలో సంవత్సరాలు గడిపింది. ఈ గైడ్‌లో, మేము ప్రాథమిక నిర్వచనాలు మరియు ఉత్పత్తి పారామితుల నుండి ఇన్‌స్టాలేషన్ ఉత్తమ పద్ధతులు మరియు ఎంపిక ప్రమాణాల వరకు అన్నింటినీ కవర్ చేస్తాము — మీ తదుపరి ప్రాజెక్ట్ కోసం నమ్మకంగా, సమాచారంతో నిర్ణయాలు తీసుకోవడానికి మీకు జ్ఞానాన్ని అందిస్తాము.

విషయ సూచిక

దిన్ రైల్ టెర్మినల్ అంటే ఏమిటి మరియు ఇది ఎలా పని చేస్తుంది?
దిన్ రైల్ టెర్మినల్ బ్లాక్స్ యొక్క ప్రధాన రకాలు ఏమిటి?
ఏ ఉత్పత్తి పారామితులు అధిక-నాణ్యత దిన్ రైల్ టెర్మినల్ బ్లాక్‌ను నిర్వచిస్తాయి?
ప్యానెల్ వైరింగ్ కోసం దిన్ రైల్ టెర్మినల్ బ్లాక్ పరిశ్రమ ప్రమాణంగా ఎందుకు ఉంది?
మీరు మీ అప్లికేషన్ కోసం సరైన దిన్ రైల్ టెర్మినల్‌ని ఎలా ఎంచుకుంటారు?
Yueqing TAER ఎలక్ట్రిక్ కో., లిమిటెడ్. దిన్ రైల్ టెర్మినల్స్‌ను ఎలా తయారు చేస్తుంది?
తీర్మానం
తరచుగా అడిగే ప్రశ్నలు

దిన్ రైల్ టెర్మినల్ అంటే ఏమిటి మరియు ఇది ఎలా పని చేస్తుంది?

దిన్ రైల్ టెర్మినల్ అనేది మాడ్యులర్, ఇన్సులేటెడ్ ఎలక్ట్రికల్ కనెక్టర్, ఇది స్టాండర్డ్ మెటల్ రైల్‌పైకి మౌంట్ చేయడానికి రూపొందించబడింది - దీనిని సాధారణంగా DIN రైలు (డ్యూయిష్ ఇన్‌స్టిట్యూట్ ఫర్ నార్ముంగ్ రైలు) అని పిలుస్తారు - ఎలక్ట్రికల్ ఎన్‌క్లోజర్‌లు మరియు కంట్రోల్ ప్యానెల్‌ల లోపల. ఇది కేంద్ర జంక్షన్ పాయింట్‌గా పనిచేస్తుంది, ఇక్కడ విద్యుత్ వాహకాలు అనుసంధానించబడి, వ్యవస్థీకృతమై మరియు సంస్థాపన అంతటా పంపిణీ చేయబడతాయి. వదులుగా ఉండే వైర్ కనెక్షన్‌లు లేదా సంక్లిష్టమైన కస్టమ్ వైరింగ్ స్కీమ్‌లపై ఆధారపడే బదులు, దిన్ రైల్ టెర్మినల్ బ్లాక్ ఎలక్ట్రికల్ సర్క్యూట్‌లను నిర్వహించడానికి శుభ్రమైన, పునరావృతమయ్యే మరియు కోడ్-కంప్లైంట్ పద్ధతిని అందిస్తుంది.

ప్రాథమిక కార్యాచరణ సూత్రం సూటిగా ఉంటుంది. ప్రతి టెర్మినల్ బ్లాక్ ఒక వాహక లోహ మూలకాన్ని కలిగి ఉంటుంది - సాధారణంగా రాగి మిశ్రమం లేదా టిన్-పూతతో కూడిన ఇత్తడితో తయారు చేయబడుతుంది - జ్వాల-నిరోధక ఇన్సులేటింగ్ హౌసింగ్‌లో ఉంటుంది. వైర్లు టెర్మినల్ యొక్క పోర్ట్‌లలోకి చొప్పించబడతాయి మరియు బిగింపు యంత్రాంగాల ద్వారా భద్రపరచబడతాయి. మెటల్ క్యారియర్ DIN రైలుపైకి స్నాప్ చేస్తుంది లేదా జారిపోతుంది, బ్లాక్‌ను గట్టిగా లాక్ చేస్తుంది. బహుళ టెర్మినల్ బ్లాక్‌లను రైలు వెంబడి పక్కపక్కనే వరుసలో ఉంచవచ్చు, తనిఖీ చేయడానికి, పరీక్షించడానికి మరియు సవరించడానికి సులభమైన నిర్మాణాత్మక వైరింగ్ ఛానెల్‌ని సృష్టించవచ్చు.

ప్రమాణం యొక్క ముఖ్య క్రియాత్మక భాగాలుదిన్ రైల్ టెర్మినల్ బ్లాక్ఉన్నాయి:

ఇన్సులేటింగ్ హౌసింగ్:సాధారణంగా PA66 (పాలిమైడ్) లేదా పాలికార్బోనేట్‌తో తయారు చేయబడింది, UL 94 V-0 లేదా V-2 ప్రమాణాలకు అధిక విద్యుద్వాహక బలం మరియు జ్వాల రిటార్డెన్సీని అందిస్తుంది.
ప్రస్తుత బార్ / వాహక మూలకం:తుప్పును నిరోధించడానికి మరియు కాలక్రమేణా స్థిరమైన వాహకతను నిర్ధారించడానికి నికెల్ లేదా టిన్‌తో పూసిన రాగి లేదా ఇత్తడి పట్టీ.
బిగింపు మెకానిజం:స్క్రూ క్లాంప్, స్ప్రింగ్ క్లాంప్, పుష్-ఇన్ లేదా IDC (ఇన్సులేషన్ డిస్‌ప్లేస్‌మెంట్ కాంటాక్ట్) డిజైన్‌లలో లభిస్తుంది, ప్రతి ఒక్కటి వైరింగ్ వేగం, వైబ్రేషన్ రెసిస్టెన్స్ మరియు మెయింటెనెన్స్ యాక్సెసిబిలిటీలో విభిన్న ప్రయోజనాలను అందిస్తాయి.
మౌంటు ఫుట్ / రైల్ క్లిప్:DIN రైలుకు లాక్ చేయబడిన హౌసింగ్ యొక్క దిగువ విభాగం. చాలా ఆధునిక టెర్మినల్స్ EN 50022 35mm మరియు EN 50035 G-రైల్ ప్రొఫైల్‌లకు మద్దతు ఇస్తాయి.
యాక్సెసరీస్ పోర్ట్:ఎండ్ బ్రాకెట్‌లు, బ్రిడ్జింగ్ జంపర్‌లు, పార్టిషన్ ప్లేట్‌లు మరియు మార్కింగ్ లేబుల్‌లను అంగీకరించడానికి హౌసింగ్ వైపు లేదా పైభాగంలో స్లాట్‌లు లేదా గ్రూవ్‌లు.

దిన్ రైల్ టెర్మినల్ యొక్క మాడ్యులర్ స్వభావం అంటే ప్రతి బ్లాక్‌ను వ్యక్తిగతంగా భర్తీ చేయవచ్చు లేదా ప్రక్కనే ఉన్న కనెక్షన్‌లకు భంగం కలిగించకుండా పునర్నిర్మించవచ్చు - ఇది గట్టి ఉత్పత్తి షెడ్యూల్‌లో పనిచేసే నిర్వహణ బృందాలకు కీలకమైన ప్రయోజనం. వద్ద మా ఇంజనీర్లుCHTARఫీల్డ్‌లో సేవా సమయాన్ని మరింత తగ్గించడానికి టూల్-ఫ్రీ టెస్ట్ పోర్ట్‌లు మరియు కలర్-కోడెడ్ హౌసింగ్‌లతో మా దిన్ రైల్ టెర్మినల్ బ్లాక్ ఉత్పత్తి శ్రేణిని ప్రత్యేకంగా రూపొందించాము.

దిన్ రైల్ టెర్మినల్ బ్లాక్స్ యొక్క ప్రధాన రకాలు ఏమిటి?

అన్ని దిన్ రైల్ టెర్మినల్ బ్లాక్‌లు ఒకేలా ఉండవు. విభిన్న సర్క్యూట్ కాన్ఫిగరేషన్‌లు, భద్రతా అవసరాలు మరియు స్థల పరిమితులు వేర్వేరు టెర్మినల్ డిజైన్‌లకు పిలుపునిస్తాయి. ప్రధాన వర్గాలను అర్థం చేసుకోవడం వల్ల ఇంజనీర్లు మరియు ప్రొక్యూర్‌మెంట్ నిపుణులు తమ అప్లికేషన్ కోసం సరైన ఉత్పత్తిని ఖచ్చితంగా పేర్కొనవచ్చు.

ఫీడ్-త్రూ టెర్మినల్ బ్లాక్స్

అత్యంత సాధారణ రకం, నేరుగా కండక్టర్-టు-కండక్టర్ కనెక్షన్‌ల కోసం ఉపయోగిస్తారు. కరెంట్ నేరుగా అంతర్గత బస్‌బార్ ద్వారా ఒక వైర్ ఎంట్రీ నుండి మరొకదానికి వెళుతుంది. సాధారణ విద్యుత్ పంపిణీ మరియు సిగ్నల్ సర్క్యూట్లకు అనుకూలం.

గ్రౌండ్ / ఎర్త్ టెర్మినల్ బ్లాక్స్

విశ్వసనీయమైన గ్రౌండింగ్ మార్గాన్ని ఏర్పాటు చేయడానికి ప్రత్యేకంగా రూపొందించబడింది. అంతర్గత మెటల్ మూలకం DIN రైలుతో ప్రత్యక్ష సంబంధంలో ఉంది, ఇది స్వయంగా గ్రౌన్దేడ్ చేయబడింది. ఇవి IEC 60445 ప్రమాణాల ప్రకారం రంగు-కోడెడ్ పసుపు-ఆకుపచ్చ.

ఫ్యూజ్డ్ టెర్మినల్ బ్లాక్స్

టెర్మినల్ బాడీలో ఒక సూక్ష్మ ఫ్యూజ్ హోల్డర్‌ను చేర్చండి, సర్క్యూట్ బ్రాంచ్ స్థాయిలో ఓవర్‌కరెంట్ రక్షణను అందిస్తుంది. వైర్లను డిస్కనెక్ట్ చేయకుండా ఫ్యూజ్ భర్తీ సాధ్యమవుతుంది, నిర్వహణను గణనీయంగా సులభతరం చేస్తుంది.

టెర్మినల్ బ్లాక్‌లను డిస్‌కనెక్ట్ చేయడం / వేరుచేయడం

వైర్‌లను తీసివేయకుండా సర్క్యూట్‌ను తెరవడానికి అనుమతించే అంతర్నిర్మిత కత్తి-బ్లేడ్ డిస్‌కనెక్ట్ మెకానిజంను ఫీచర్ చేయండి. పరీక్ష, కొలత మరియు భద్రత ఇంటర్‌లాకింగ్ అప్లికేషన్‌లలో అవసరం.

బహుళ-స్థాయి టెర్మినల్ బ్లాక్‌లు

ఒకే గృహ పాదముద్రలో రెండు లేదా మూడు సర్క్యూట్ స్థాయిలను నిలువుగా పేర్చండి. మా ఫ్యాక్టరీ డబుల్-డెక్ మరియు ట్రిపుల్-డెక్ వేరియంట్‌లను సరఫరా చేస్తుంది, ఇవి సమానమైన సింగిల్-లెవల్ వరుసలతో పోలిస్తే ప్యానెల్ వెడల్పు అవసరాలను 60% వరకు తగ్గిస్తాయి.

సెన్సార్ / యాక్యుయేటర్ టెర్మినల్ బ్లాక్స్

ఆటోమేషన్ సిస్టమ్స్‌లో 24V DC సెన్సార్ వైరింగ్ కోసం రూపొందించబడింది. ఫీల్డ్ పరికర కనెక్షన్‌లను సులభతరం చేయడానికి ఇంటిగ్రేటెడ్ LED సూచికలు, డయోడ్ రక్షణ మరియు బహుళ-కండక్టర్ ఎంట్రీలను చేర్చండి.

టైప్ చేయండి	ప్రాథమిక ఉపయోగం	కీ ఫీచర్	సాధారణ వోల్టేజ్
ఫీడ్-ద్వారా	సాధారణ వైరింగ్	సాధారణ పాస్-త్రూ కనెక్షన్	1000V వరకు AC
భూమి / భూమి	రక్షణ భూసేకరణ	రైలు సంప్రదింపు గ్రౌండింగ్	1000V వరకు AC
కలిసిపోయింది	బ్రాంచ్ సర్క్యూట్ రక్షణ	ఇంటిగ్రేటెడ్ ఫ్యూజ్ హోల్డర్	600V వరకు AC
డిస్‌కనెక్ట్ చేయండి	పరీక్ష మరియు ఐసోలేషన్	కత్తి-బ్లేడ్ స్విచ్	800V వరకు AC
బహుళ-స్థాయి	స్థలాన్ని ఆదా చేసే లేఅవుట్‌లు	స్టాక్డ్ సర్క్యూట్ స్థాయిలు	500V వరకు AC
సెన్సార్ / యాక్యుయేటర్	ఆటోమేషన్ వైరింగ్	LED సూచిక, డయోడ్ రక్షణ	24V DC

ఏ ఉత్పత్తి పారామితులు అధిక-నాణ్యత దిన్ రైల్ టెర్మినల్ బ్లాక్‌ను నిర్వచిస్తాయి?

కేవలం ధర ఆధారంగా దిన్ రైల్ టెర్మినల్ బ్లాక్‌ను ఎంచుకోవడం అనేది వైఫల్యాలు, వారంటీ క్లెయిమ్‌లు మరియు ఖరీదైన పనికిరాని సమయానికి దారితీసే పొరపాటు. పనితీరు, భద్రత మరియు దీర్ఘాయువును నిర్వచించే సాంకేతిక పారామితుల యొక్క స్పష్టమైన అవగాహనతో సరైన ఎంపిక ప్రారంభమవుతుంది. వద్దCHTAR, మా దిన్ రైల్ టెర్మినల్ బ్లాక్ ఉత్పత్తులు క్రింది క్లిష్టమైన పారామితులకు వ్యతిరేకంగా రేట్ చేయబడ్డాయి మరియు పరీక్షించబడ్డాయి:

ఎలక్ట్రికల్ పారామితులు

రేట్ చేయబడిన వోల్టేజ్:టెర్మినల్ సురక్షితంగా నిర్వహించగల గరిష్ట నిరంతర ఆపరేటింగ్ వోల్టేజ్. మా ప్రామాణిక పరిధి 250V, 400V, 600V, 800V మరియు 1000V AC/DC వేరియంట్‌లను కవర్ చేస్తుంది.
రేట్ చేయబడిన ప్రస్తుత:గరిష్ట నిరంతర విద్యుత్ సామర్థ్యం. మా ఉత్పత్తి శ్రేణి 6A (సిగ్నల్-స్థాయి) నుండి 125A (భారీ విద్యుత్ పంపిణీ) టెర్మినల్స్ వరకు విస్తరించి ఉంది.
విద్యుద్వాహక బలం:IEC 60947-7-1కి 1 నిమిషం పాటు 2x రేటెడ్ వోల్టేజ్ + 1000V వద్ద పరీక్షించబడింది. ఉప్పెన పరిస్థితులలో ఇన్సులేషన్ విచ్ఛిన్నం కాదని ఇది నిర్ధారిస్తుంది.
కాంటాక్ట్ రెసిస్టెన్స్:మిల్లియోమ్‌లలో కొలుస్తారు. తక్కువ కాంటాక్ట్ రెసిస్టెన్స్ అంటే తక్కువ ఉష్ణ ఉత్పత్తి మరియు మెరుగైన శక్తి సామర్థ్యం. మా టెర్మినల్స్ వారి సేవా జీవితంలో 5mO కంటే తక్కువ కాంటాక్ట్ రెసిస్టెన్స్‌ని నిర్వహించడానికి పరీక్షించబడ్డాయి.
షార్ట్-సర్క్యూట్ తట్టుకునే రేటింగ్:గరిష్ట ఫాల్ట్ కరెంట్ టెర్మినల్ నిర్మాణ వైఫల్యం లేకుండా జీవించగలదు. అప్‌స్ట్రీమ్ సర్క్యూట్ బ్రేకర్‌ల ద్వారా రక్షించబడిన ప్యానెల్‌లకు కీలకం.

మెకానికల్ పారామితులు

వైర్ ఎంట్రీ రేంజ్:టెర్మినల్ ఆమోదించగల కనిష్ట మరియు గరిష్ట కండక్టర్ క్రాస్-సెక్షన్, mm2 లేదా AWGలో వ్యక్తీకరించబడింది. మా శ్రేణి 0.5mm2 నుండి 95mm2 ఘన లేదా స్ట్రాండెడ్ వైర్‌ను కలిగి ఉంటుంది.
బిగింపు టార్క్ (స్క్రూ రకం):Nm లో పేర్కొన్న బిగుతు టార్క్. ఓవర్-టార్కింగ్ లేదా అండర్-టార్కింగ్ రెండూ ఫెయిల్యూర్ మోడ్‌లు. మా డేటాషీట్‌లు ప్రతి ఉత్పత్తి పరిమాణానికి ఖచ్చితమైన విలువలను పేర్కొంటాయి.
హౌసింగ్ మెటీరియల్:ప్రామాణిక టెర్మినల్స్ కోసం PA66 GF30 (గ్లాస్-ఫైబర్ రీన్ఫోర్స్డ్ పాలిమైడ్); అధిక పారదర్శకత తనిఖీ ప్యానెల్‌లకు పాలికార్బోనేట్ అందుబాటులో ఉంది.
మంట రేటింగ్:మా దిన్ రైల్ టెర్మినల్ బ్లాక్ పరిధిలో UL 94 V-0 ప్రామాణికమైనది, అంటే మంటను తీసివేసిన 10 సెకన్లలోపు స్వీయ-ఆర్పివేయడం.
ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి:ప్రామాణిక శ్రేణి -40 డిగ్రీల C నుండి +120 డిగ్రీల C వరకు ఉంటుంది, ఇది బహిరంగ క్యాబినెట్‌లు మరియు అధిక-పరిసర పారిశ్రామిక వాతావరణాలకు అనుకూలంగా ఉంటుంది.
రక్షణ డిగ్రీ:టెర్మినల్ బ్లాక్‌లు సాధారణంగా IP20గా రేట్ చేయబడతాయి; ఎన్‌క్లోజర్ బాహ్య IP రేటింగ్‌ను అందిస్తుంది.

పూర్తి ఉత్పత్తి పరామితి సూచన పట్టిక

పరామితి	ప్రామాణిక గ్రేడ్	హెవీ డ్యూటీ గ్రేడ్	హై వోల్టేజ్ గ్రేడ్
రేట్ చేయబడిన వోల్టేజ్ (AC)	400V	600V	1000V
రేటింగ్ కరెంట్	6A - 32A	40A - 80A	100A - 125A
వైర్ రేంజ్	0.5 - 6mm2	6 - 35mm2	25 - 95mm2
హౌసింగ్ మెటీరియల్	PA66 GF15	PA66 GF30	PA66 GF30
జ్వలనశీలత	UL 94 V-0	UL 94 V-0	UL 94 V-0
సంప్రదింపు మెటీరియల్	టిన్ పూతతో కూడిన రాగి	నికెల్ పూతతో కూడిన ఇత్తడి	వెండి పూత పూసిన రాగి
ఆపరేటింగ్ టెంప్.	-25C నుండి +100C వరకు	-40C నుండి +110C	-40C నుండి +120C వరకు
రైలు అనుకూలత	EN 50022 35 మి.మీ	EN 50022 35 మి.మీ	EN 50022 35mm / G-రైలు
ధృవపత్రాలు	CE, RoHS	CE, UL, RoHS	CE, UL, TUV, RoHS
కాలుష్య డిగ్రీ	2	3	3

ప్యానెల్ వైరింగ్ కోసం దిన్ రైల్ టెర్మినల్ బ్లాక్ పరిశ్రమ ప్రమాణంగా ఎందుకు ఉంది?

ప్రపంచవ్యాప్తంగా ఉన్న ఇంజనీర్లు మరియు ప్యానెల్ బిల్డర్‌లు చాలా ఆచరణాత్మక కారణాల వల్ల దిన్ రైల్ టెర్మినల్ బ్లాక్‌ను వారి ప్రాధాన్య వైరింగ్ పద్ధతిగా కలిపారు. ఈ కారణాలను అర్థం చేసుకోవడం నాణ్యమైన టెర్మినల్స్‌లో పెట్టుబడిని సమర్థించడంలో సహాయపడుతుంది మరియు నాసిరకం ప్రత్యామ్నాయాలు దీర్ఘకాలిక ప్రమాదాన్ని ఎందుకు సృష్టిస్తాయో వివరిస్తుంది.

ప్రామాణీకరణ ప్రయోజనం మాత్రమే ముఖ్యమైనది. DIN రైలు ప్రొఫైల్ అంతర్జాతీయ ప్రమాణాల ద్వారా నిర్వచించబడింది (EN 50022, EN 50023, EN 50035), అంటే మా ఫ్యాక్టరీ నుండి టెర్మినల్ బ్లాక్ అవుతుందిYueqing TAER ఎలక్ట్రిక్ కో., లిమిటెడ్.మార్కెట్‌లోని ప్రామాణిక ఉపకరణాలతో భౌతికంగా పరస్పరం మార్చుకోగలవు. ఇది వినియోగదారులను సింగిల్-సోర్స్ డిపెండెన్సీ నుండి రక్షిస్తుంది మరియు స్థానిక సోర్సింగ్ అవసరమయ్యే గ్లోబల్ ప్యానెల్ బిల్డ్‌లను సులభతరం చేస్తుంది.

ప్రామాణీకరణకు మించి, దిన్ రైల్ టెర్మినల్ బ్లాక్ ప్రాజెక్ట్ యొక్క జీవితచక్రంలోని ప్రతి దశలోనూ కొలవదగిన ప్రయోజనాలను అందిస్తుంది:

డిజైన్ దశ:మాడ్యులర్ డిజైన్ సంక్లిష్ట కస్టమ్ కాన్ఫిగరేషన్‌లు లేకుండా ఖచ్చితమైన ప్రస్తుత సామర్థ్యం మరియు స్థల అవసరాలను లెక్కించడానికి ఇంజనీర్‌లను అనుమతిస్తుంది. ప్రామాణిక CAD చిహ్నాలు మరియు 3D నమూనాలు ప్యానెల్ లేఅవుట్ రూపకల్పనను వేగవంతం చేస్తాయి.
తయారీ దశ:బోల్ట్-మౌంటెడ్ టెర్మినల్ స్ట్రిప్స్ కంటే స్నాప్-ఆన్ మౌంటు చాలా వేగంగా ఉంటుంది. స్ప్రింగ్-క్లాంప్ వేరియంట్‌లు టూల్స్ లేకుండా వన్-హ్యాండ్ వైర్ చొప్పించడాన్ని అనుమతిస్తాయి, మా ఫ్యాక్టరీ ట్రయల్స్‌లో ప్యానెల్ అసెంబ్లీ సమయాన్ని 30% నుండి 50% వరకు తగ్గిస్తాయి.
పరీక్ష దశ:డిస్‌కనెక్ట్ మరియు టెస్ట్-ప్లగ్ యాక్సెసరీలు సర్క్యూట్‌లను వ్యక్తిగతంగా వేరుచేయడానికి మరియు పొరుగు కనెక్షన్‌లకు భంగం కలిగించకుండా పరీక్షించడానికి అనుమతిస్తాయి, కమీషన్ సమయం మరియు క్రాస్-వైరింగ్ లోపాల ప్రమాదాన్ని తగ్గిస్తుంది.
నిర్వహణ దశ:పూర్తి ప్యానెల్ రీవైరింగ్ లేకుండా వ్యక్తిగత టెర్మినల్ రీప్లేస్‌మెంట్ అనేది గంటల కంటే నిమిషాల్లో కొలిచిన రిపేర్ సమయాలను అనువదిస్తుంది. రంగు-కోడెడ్ హౌసింగ్‌లు మరియు ప్రింటెడ్ మార్కర్‌లు తక్షణమే సర్క్యూట్‌లను ట్రేస్ చేయడానికి సాంకేతిక నిపుణులను అనుమతిస్తాయి.
వర్తింపు దశ:IEC 60947-7-1 మరియు UL 508A సమ్మతి కాంపోనెంట్ స్థాయిలో ముందే ధృవీకరించబడింది, తుది కస్టమర్ల కోసం ప్యానెల్-స్థాయి సర్టిఫికేషన్ ఆడిట్‌లను సులభతరం చేస్తుంది.

సరిగ్గా పేర్కొన్న దిన్ రైల్ టెర్మినల్ బ్లాక్ లేఅవుట్‌కు మారడం వల్ల ప్యానెల్ వైరింగ్ లోపాలను 40% కంటే ఎక్కువ తగ్గించి, సగటు మెయింటెనెన్స్ కాల్ వ్యవధిని సగానికి తగ్గించినట్లు మా కస్టమర్‌లు స్థిరంగా నివేదిస్తున్నారు. ఇవి ఉపాంత మెరుగుదలలు కావు - అవి నేరుగా తగ్గిన వారంటీ క్లెయిమ్‌లు, అధిక కస్టమర్ సంతృప్తి మరియు 10 నుండి 20 సంవత్సరాల ప్యానెల్ సేవా జీవితంలో తక్కువ మొత్తం ఖర్చుతో అనువదిస్తాయి.

జీవితచక్ర దశ	దిన్ రైల్ టెర్మినల్ బ్లాక్ యొక్క ప్రయోజనం	అంచనా వేసిన సమయం ఆదా
ప్యానెల్ డిజైన్	ప్రామాణిక మాడ్యులర్ లేఅవుట్, CAD-సిద్ధంగా ఉంది	10% - 20%
అసెంబ్లీ	టూల్-ఫ్రీ లేదా ఫాస్ట్-క్లాంప్ వైరింగ్	30% - 50%
కమీషనింగ్	వ్యక్తిగత సర్క్యూట్ ఐసోలేషన్ మరియు పరీక్ష	20% - 35%
నిర్వహణ	వ్యక్తిగత టెర్మినల్ భర్తీ	40% - 60%
వర్తింపు ఆడిట్	ముందుగా ధృవీకరించబడిన భాగాలు	15% - 25%

మీరు మీ అప్లికేషన్ కోసం సరైన దిన్ రైల్ టెర్మినల్‌ని ఎలా ఎంచుకుంటారు?

సరైన దిన్ రైల్ టెర్మినల్ బ్లాక్‌ని ఎంచుకోవడానికి ఉత్పత్తి యొక్క రేట్ చేయబడిన పారామితులను సర్క్యూట్ యొక్క వాస్తవ ఆపరేటింగ్ పరిస్థితులకు సరిపోల్చడం అవసరం - తగిన భద్రతా మార్జిన్‌లు వర్తింపజేయడం. క్రమబద్ధమైన ఎంపిక ప్రక్రియ ఓవర్-స్పెసిఫికేషన్ (అనవసరమైన ఖర్చు) మరియు అండర్ స్పెసిఫికేషన్ (భద్రత మరియు విశ్వసనీయత ప్రమాదం) రెండింటినీ నివారిస్తుంది.

నిర్మాణాత్మక ఎంపిక ఫ్రేమ్‌వర్క్‌గా ఈ దశలను అనుసరించండి:

సర్క్యూట్ వోల్టేజ్ మరియు కరెంట్‌ని నిర్వచించండి:వాస్తవ ఆపరేటింగ్ వోల్టేజ్ మరియు సర్క్యూట్ యొక్క గరిష్ట నిరంతర ప్రవాహంతో ప్రారంభించండి. 40 డిగ్రీల సెల్సియస్ కంటే ఎక్కువ పరిసర ఉష్ణోగ్రతల కోసం లేదా థర్మల్ బిల్డప్ సంభవించే అధిక-సాంద్రత టెర్మినల్ వరుసల కోసం కనీసం 20% వ్యత్యాస కారకాన్ని వర్తింపజేయండి.
వైర్ రకం మరియు క్రాస్-సెక్షన్ని నిర్ణయించండి:కండక్టర్లు ఘనమైనవా, ఫైన్-స్ట్రాండ్డ్ లేదా ఫెర్రూల్-టెర్మినేటెడ్ ఫ్లెక్సిబుల్ వైర్ అని నిర్ధారించండి. ప్రతి రకానికి వేర్వేరు బిగింపు అవసరాలు ఉన్నాయి. స్ప్రింగ్-క్లాంప్ టెర్మినల్స్ సాధారణంగా ఫెర్రూల్స్ లేకుండా స్క్రూ-క్లాంప్ డిజైన్‌ల కంటే ఫైన్ స్ట్రాండెడ్ వైర్‌ను మెరుగ్గా నిర్వహిస్తాయి.
పర్యావరణ పరిస్థితులను గుర్తించండి:ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి, వైబ్రేషన్ ఉనికి (వైబ్రేషన్-హెవీ ఎన్విరాన్‌మెంట్‌ల కోసం స్ప్రింగ్-క్లాంప్‌ని ఎంచుకోండి), కెమికల్ ఎక్స్‌పోజర్ మరియు పొల్యూషన్ డిగ్రీ అన్నీ హౌసింగ్ మెటీరియల్ మరియు కాంటాక్ట్ ప్లేటింగ్ ఎంపికను ప్రభావితం చేస్తాయి.
అవసరమైన ధృవపత్రాలను తనిఖీ చేయండి:ఉత్తర అమెరికా మార్కెట్‌లకు UL/CSA లిస్టెడ్ టెర్మినల్స్ అవసరం. యూరోపియన్ మార్కెట్లకు CE మార్కింగ్ అవసరం. సోలార్ మరియు EV అప్లికేషన్‌లకు అదనపు TUV లేదా IEC 62196 సర్టిఫికేషన్‌లు అవసరం కావచ్చు. మా దిన్ రైల్ టెర్మినల్ బ్లాక్ ఉత్పత్తి శ్రేణి అన్ని ప్రధాన మార్కెట్‌ల కోసం పూర్తిగా ధృవీకరించబడిన ఎంపికలను కలిగి ఉంటుంది.
కనెక్షన్ టెక్నాలజీని ఎంచుకోండి:వశ్యత మరియు ఫీల్డ్ మరమ్మత్తు కోసం స్క్రూ బిగింపు; వేగం మరియు కంపన రోగనిరోధక శక్తి కోసం వసంత బిగింపు; అధిక-వాల్యూమ్ ఆటోమేటెడ్ వైరింగ్ కోసం పుష్-ఇన్; రిబ్బన్ కేబుల్ అప్లికేషన్‌ల కోసం IDC.
ఉపకరణాలను ప్లాన్ చేయండి:ప్యానెల్ బిల్డ్ సమయంలో సోర్సింగ్ జాప్యాన్ని నివారించడానికి డిజైన్ దశలో ఎండ్ బ్రాకెట్‌లు, బ్రిడ్జింగ్ జంపర్‌లు, మార్కింగ్ స్ట్రిప్స్, విభజన ప్లేట్లు మరియు టెస్ట్ ప్లగ్‌లను పేర్కొనాలి.

కనెక్షన్ టెక్నాలజీ పోలిక

కనెక్షన్ రకం	ఉత్తమమైనది	వైబ్రేషన్ రెసిస్టెన్స్	వైరింగ్ వేగం	సాధనం అవసరం
స్క్రూ బిగింపు	ఫీల్డ్ సర్వీస్, వశ్యత	మధ్యస్థం	మధ్యస్థం	స్క్రూడ్రైవర్
స్ప్రింగ్ క్లాంప్	కంపన పరిసరాలు	అధిక	వేగంగా	ఐచ్ఛికం
పుష్-ఇన్	ఆటోమేటెడ్ అసెంబ్లీ	మధ్యస్థం	చాలా ఫాస్ట్	ఏదీ లేదు
IDC	రిబ్బన్ కేబుల్ వ్యవస్థలు	అధిక	వేగంగా	చొప్పించే సాధనం

వద్ద మా సాంకేతిక బృందంYueqing TAER ఎలక్ట్రిక్ కో., లిమిటెడ్.మీ ప్యానెల్ స్కీమాటిక్‌లను సమీక్షించడానికి మరియు మీ అప్లికేషన్ కోసం సరైన దిన్ రైల్ టెర్మినల్ బ్లాక్ స్పెసిఫికేషన్‌ను సిఫార్సు చేయడానికి అందుబాటులో ఉంది. మేము అర్హత కలిగిన ప్రాజెక్ట్‌ల కోసం ఉచిత ప్రీ-సేల్స్ టెక్నికల్ కన్సల్టేషన్‌ను అందిస్తాము.

Yueqing TAER ఎలక్ట్రిక్ కో., లిమిటెడ్. దిన్ రైల్ టెర్మినల్స్‌ను ఎలా తయారు చేస్తుంది?

నాణ్యమైన దిన్ రైల్ టెర్మినల్ బ్లాక్‌ల తయారీకి ప్రతి దశలో ఖచ్చితత్వం అవసరం - ముడిసరుకు ఎంపిక నుండి తుది ఉత్పత్తి పరీక్ష వరకు. వద్దYueqing TAER ఎలక్ట్రిక్ కో., లిమిటెడ్., మా ఉత్పత్తి ప్రక్రియ ప్రతి తయారీ దశను ISO 9001 సర్టిఫికేషన్‌తో ఖచ్చితమైన నాణ్యత నిర్వహణ సూత్రాల చుట్టూ నిర్మించబడింది.

మా ఫ్యాక్టరీ ప్రతి టెర్మినల్ బ్లాక్ ఫ్యామిలీ కోసం డెడికేటెడ్ ప్రొడక్షన్ లైన్‌లను నిర్వహిస్తుంది, ఇన్-హౌస్ టూలింగ్ మరియు అచ్చు తయారీకి మద్దతు ఉంది. ఇది మా ఇంజనీరింగ్ బృందానికి గృహాల కొలతలు, రంగు కోడ్‌లు మరియు OEM కస్టమర్‌ల కోసం మార్కింగ్ కాన్ఫిగరేషన్‌లను కనీస ఆర్డర్ పరిమాణ పరిమితులు లేకుండా అనుకూలీకరించడానికి సౌలభ్యాన్ని అందిస్తుంది, ఇవి సాధారణంగా ట్రేడింగ్ కంపెనీల నుండి సోర్సింగ్ చేసేటప్పుడు వర్తించబడతాయి.

మా నాణ్యత నియంత్రణ ప్రక్రియ

ఇన్‌కమింగ్ మెటీరియల్ తనిఖీ:అన్ని రాగి మిశ్రమం, ఇత్తడి మరియు పాలిమర్ ముడి పదార్థాలు రాకపై బ్యాచ్-టెస్ట్ చేయబడతాయి. పదార్థాలు ఉత్పత్తిలోకి ప్రవేశించే ముందు రాగి స్వచ్ఛత, తన్యత బలం మరియు పాలిమర్ మంటలు ధృవీకరించబడతాయి.
ఇన్-ప్రాసెస్ డైమెన్షనల్ కంట్రోల్:ఆటోమేటెడ్ విజన్ ఇన్‌స్పెక్షన్ సిస్టమ్‌లు ప్రతి ఇంజెక్షన్ మోల్డింగ్ మరియు స్టాంపింగ్ సైకిల్‌లో హౌసింగ్ కొలతలు మరియు సంప్రదింపు జ్యామితిని తనిఖీ చేస్తాయి. సహనం లేని భాగాలు స్వయంచాలకంగా తిరస్కరించబడతాయి.
కాంటాక్ట్ రెసిస్టెన్స్ టెస్టింగ్:100% పూర్తయిన టెర్మినల్ బ్లాక్‌లు నాలుగు-వైర్ మిల్లియోమ్ కొలత వ్యవస్థను ఉపయోగించి కాంటాక్ట్ రెసిస్టెన్స్ కోసం పరీక్షించబడతాయి. 5mO థ్రెషోల్డ్‌ను మించిన యూనిట్‌లు ఉత్పత్తి బ్యాచ్ నుండి తీసివేయబడతాయి.
విద్యుద్వాహక శక్తి పరీక్ష:ప్రతి ఉత్పత్తి బ్యాచ్‌లో IEC 60947-7-1కి 2x రేటెడ్ వోల్టేజ్ + 1000V వద్ద యాదృచ్ఛిక నమూనా పరీక్ష నిర్వహించబడుతుంది.
పుల్ అవుట్ ఫోర్స్ టెస్టింగ్:బిగింపు మెకానిజం పనితీరు స్పెసిఫికేషన్‌కు అనుగుణంగా ఉందని నిర్ధారించడానికి నమూనా యూనిట్‌లపై వైర్ రిటెన్షన్ ఫోర్స్ కొలుస్తారు.
థర్మల్ ఏజింగ్ ధ్రువీకరణ:1000 గంటలలో 120 డిగ్రీల C వద్ద వేగవంతమైన వృద్ధాప్య పరీక్షలు హౌసింగ్ మరియు కాంటాక్ట్ మెటీరియల్‌లు ఆశించిన ఉత్పత్తి సేవా జీవితంలో వాటి లక్షణాలను కలిగి ఉన్నాయని ధృవీకరిస్తాయి.

మా ఫ్యాక్టరీ దిన్ రైల్ టెర్మినల్ బ్లాక్ ఉత్పత్తులను 40కి పైగా దేశాలలోని కస్టమర్‌లకు అందిస్తుంది. మా ఎగుమతి ప్యాకేజింగ్ రవాణా నష్టం మరియు తేమ బహిర్గతం నుండి రక్షించడానికి రూపొందించబడింది, సముద్రపు సరుకు రవాణా కోసం ప్రతి కార్టన్‌లో డెసికాంట్ ప్యాక్‌లు ఉంటాయి. ప్రామాణిక కేటలాగ్ ఐటెమ్‌ల లీడ్ టైమ్‌లు సాధారణంగా ఆర్డర్ నిర్ధారణ నుండి 7 నుండి 15 పని దినాలు.

ఫ్యాక్టరీ సామర్థ్యం	వివరాలు
వార్షిక ఉత్పత్తి సామర్థ్యం	సంవత్సరానికి 50 మిలియన్లకు పైగా టెర్మినల్ బ్లాక్‌లు
నాణ్యత ధృవపత్రాలు	ISO 9001, CE, UL, TUV, RoHS
అనుకూలీకరణ	రంగు, గృహ పరిమాణం, మార్కింగ్, కాంటాక్ట్ ప్లేటింగ్
MOQ (ప్రామాణిక అంశాలు)	100 ముక్కలు
MOQ (అనుకూల OEM)	500 ముక్కలు
ప్రధాన సమయం (ప్రామాణికం)	7 - 15 పని దినాలు
లీడ్ టైమ్ (కస్టమ్)	20 - 35 పని దినాలు
ఎగుమతి మార్కెట్లు	6 ఖండాలలో 40+ దేశాలు
సాంకేతిక మద్దతు	విక్రయానికి ముందు సంప్రదింపులు, ఉత్పత్తి ఎంపిక, సమ్మతి సమీక్ష

తీర్మానం

దిన్ రైల్ టెర్మినల్ బ్లాక్ అనేది నిష్క్రియ వైరింగ్ అనుబంధం కంటే చాలా ఎక్కువ. ఇది భాగమైన ప్రతి ఎలక్ట్రికల్ ప్యానెల్ మరియు నియంత్రణ వ్యవస్థ యొక్క భద్రత, విశ్వసనీయత మరియు నిర్వహణను నేరుగా ప్రభావితం చేసే ఖచ్చితమైన-ఇంజనీరింగ్ భాగం. సాధారణ పంపిణీ సర్క్యూట్‌లను నిర్వహించే ఫీడ్-త్రూ బ్లాక్‌ల నుండి క్లిష్టమైన లోడ్‌లను రక్షించే ఫ్యూజ్డ్ మరియు డిస్‌కనెక్ట్ వేరియంట్‌ల వరకు, మా పరిధిలోని ప్రతి ఉత్పత్తిYueqing TAER ఎలక్ట్రిక్ కో., లిమిటెడ్.దశాబ్దాల సేవలో స్థిరమైన పనితీరును అందించడానికి రూపొందించబడింది మరియు తయారు చేయబడింది.

సరైన దిన్ రైల్ టెర్మినల్‌ను ఎంచుకోవడం సర్క్యూట్ పారామితులు, పర్యావరణ పరిస్థితులు మరియు ధృవీకరణ అవసరాలపై స్పష్టమైన అవగాహనతో ప్రారంభమవుతుంది. ఇది ముడి పదార్థం నుండి తుది ఉత్పత్తి వరకు నాణ్యతను నియంత్రించే తయారీదారుని ఎంచుకోవడంతో కొనసాగుతుంది — ధృవీకరించబడని సరఫరాదారుల నుండి పొందిన భాగాలను అసెంబ్లింగ్ చేసే వారు కాదు. మా దిన్ రైల్ టెర్మినల్ బ్లాక్ ఉత్పత్తి శ్రేణికి పూర్తి సాంకేతిక డాక్యుమెంటేషన్, ధృవీకరించబడిన పరీక్ష నివేదికలు మరియు కమీషన్ ద్వారా స్పెసిఫికేషన్ నుండి మీ ప్రాజెక్ట్‌కు మద్దతు ఇవ్వడానికి సిద్ధంగా ఉన్న అంకితమైన ఇంజనీరింగ్ బృందం మద్దతు ఇస్తుంది.

మీరు కొత్త ప్యానెల్ డిజైన్, సిస్టమ్ అప్‌గ్రేడ్ లేదా దీర్ఘకాలిక సరఫరా కొనసాగింపు అవసరమయ్యే OEM ఉత్పత్తి కోసం దిన్ రైల్ టెర్మినల్ సొల్యూషన్‌లను మూల్యాంకనం చేస్తుంటే, మా బృందంYueqing TAER ఎలక్ట్రిక్ కో., లిమిటెడ్.సహాయం చేయడానికి సిద్ధంగా ఉంది. మా ఉత్పత్తి కేటలాగ్ 300 కంటే ఎక్కువ ప్రామాణిక SKUలను కవర్ చేస్తుంది, అన్ని ఉత్పత్తి కుటుంబాలలో అనుకూల కాన్ఫిగరేషన్‌లు అందుబాటులో ఉన్నాయి.

మీ దిన్ రైల్ టెర్మినల్ బ్లాక్ సొల్యూషన్‌ను పేర్కొనడానికి సిద్ధంగా ఉన్నారా?

Yueqing TAER ఎలక్ట్రిక్ కో., లిమిటెడ్.లోని మా ఇంజనీరింగ్ బృందం అర్హత కలిగిన ప్రాజెక్ట్‌ల కోసం ఉచిత సాంకేతిక సంప్రదింపులు మరియు ఉత్పత్తి ఎంపిక మద్దతును అందిస్తుంది. మీకు ప్రామాణిక కేటలాగ్ అంశాలు, అనుకూల కాన్ఫిగరేషన్‌లు లేదా OEM సరఫరా ఒప్పందాలు అవసరం అయినా, మీ అవసరాలను తీర్చడానికి మేము తయారీ సామర్థ్యం మరియు ఉత్పత్తి పరిధిని కలిగి ఉన్నాము.

ఉత్పత్తి నమూనాలు, సాంకేతిక డేటాషీట్‌లు, ధృవీకరణ పత్రాలు లేదా ప్రాజెక్ట్-నిర్దిష్ట కొటేషన్‌ను అభ్యర్థించడానికి ఈరోజు మా విక్రయ బృందాన్ని సంప్రదించండి. అన్ని వ్యాపార విచారణలపై 24 గంటలలోపు ప్రతిస్పందన హామీ ఇవ్వబడుతుంది.

మా బృందానికి ఇమెయిల్ చేయండి— ఈరోజు మీ దరఖాస్తు కోసం పేర్కొన్న సరైన దిన్ రైల్ టెర్మినల్ బ్లాక్‌ని పొందండి.

తరచుగా అడిగే ప్రశ్నలు

Q1: దిన్ రైల్ టెర్మినల్ అంటే ఏమిటి మరియు ఇది ప్రధానంగా దేనికి ఉపయోగించబడుతుంది?

దిన్ రైల్ టెర్మినల్ అనేది మాడ్యులర్ ఎలక్ట్రికల్ కనెక్టర్, ఇది ఎలక్ట్రికల్ ఎన్‌క్లోజర్‌లు మరియు కంట్రోల్ ప్యానెల్‌ల లోపల ప్రామాణికమైన DIN రైలులో అమర్చబడుతుంది. పవర్ మరియు సిగ్నల్ సర్క్యూట్‌లలో ఎలక్ట్రికల్ కండక్టర్‌లను కనెక్ట్ చేయడం, పంపిణీ చేయడం మరియు నిర్వహించడం కోసం సురక్షితమైన, వ్యవస్థీకృత మరియు కోడ్-కంప్లైంట్ పద్ధతిని అందించడం దీని ప్రాథమిక ఉద్దేశ్యం. ఇది పారిశ్రామిక ఆటోమేషన్, బిల్డింగ్ మేనేజ్‌మెంట్ సిస్టమ్‌లు, పవర్ డిస్ట్రిబ్యూషన్ బోర్డ్‌లు, మోటారు కంట్రోల్ సెంటర్‌లు మరియు వర్చువల్‌గా ఏదైనా అప్లికేషన్‌లో ఉపయోగించబడుతుంది, ఇక్కడ బహుళ ఎలక్ట్రికల్ సర్క్యూట్‌లను నిర్మాణాత్మకంగా మరియు యాక్సెస్ చేయగల మార్గంలో ముగించాలి. ప్యానెల్‌లోని ప్రతి సర్క్యూట్‌కు కేంద్రీకృత, లేబుల్ చేయబడిన మరియు వ్యక్తిగతంగా యాక్సెస్ చేయగల కనెక్షన్ పాయింట్‌ను సృష్టించడం ద్వారా దిన్ రైల్ టెర్మినల్ బ్లాక్ పాయింట్-టు-పాయింట్ వైరింగ్ అవసరాన్ని భర్తీ చేస్తుంది.

Q2: స్క్రూ క్లాంప్ మరియు స్ప్రింగ్ క్లాంప్ దిన్ రైల్ టెర్మినల్ బ్లాక్ మధ్య తేడా ఏమిటి?

ఒక స్క్రూ బిగింపు దిన్ రైల్ టెర్మినల్ బ్లాక్ ఒక బిగింపు జీను లేదా కేజ్‌ను కండక్టర్‌పై కుదించడానికి, దానిని భద్రపరచడానికి థ్రెడ్ స్క్రూను ఉపయోగిస్తుంది. ఈ రకం ఖచ్చితమైన టార్క్-నియంత్రిత బిగింపును అనుమతిస్తుంది, ఫీల్డ్ టెక్నీషియన్‌లు విస్తృతంగా అర్థం చేసుకుంటారు మరియు రివైర్ చేయడం సాపేక్షంగా సూటిగా ఉంటుంది. అయితే, క్రమానుగతంగా రీ-టార్క్ చేయకపోతే వైబ్రేషన్ లేదా థర్మల్ సైక్లింగ్‌కు గురైనప్పుడు స్క్రూ కనెక్షన్‌లు కాలక్రమేణా వదులుతాయి. స్ప్రింగ్ క్లాంప్ దిన్ రైల్ టెర్మినల్ బ్లాక్ స్టెయిన్‌లెస్ స్టీల్ స్ప్రింగ్ ఎలిమెంట్‌ను ఉపయోగిస్తుంది, ఇది ఉష్ణ విస్తరణ లేదా వైబ్రేషన్‌తో సంబంధం లేకుండా కండక్టర్‌పై స్థిరమైన కాంటాక్ట్ ఫోర్స్‌ను నిర్వహిస్తుంది. ఇది ముఖ్యమైన మెకానికల్ వైబ్రేషన్‌తో వాతావరణంలో స్ప్రింగ్-క్లాంప్ టెర్మినల్‌లను ఇష్టపడే ఎంపికగా చేస్తుంది - యంత్రాలు, వాహనాలు లేదా సాధారణ ఉష్ణోగ్రత స్వింగ్‌లకు సంబంధించిన పరికరాలు వంటివి. స్ప్రింగ్-క్లాంప్ డిజైన్‌లు వేగవంతమైన వైరింగ్‌ను కూడా ప్రారంభిస్తాయి, ఎందుకంటే టార్క్ సాధనం అవసరం లేదు మరియు అవి ఉత్పత్తి సేవా జీవితంలో నిర్వహణ-రహిత కనెక్షన్‌ను అందిస్తాయి. మా ఫ్యాక్టరీ మా పూర్తి దిన్ రైల్ టెర్మినల్ బ్లాక్ పరిధిలో రెండు డిజైన్‌లను సరఫరా చేస్తుంది, కస్టమర్‌లు వారి నిర్దిష్ట అప్లికేషన్ మరియు నిర్వహణ వాతావరణం ఆధారంగా ఎంచుకోవడానికి అనుమతిస్తుంది.

Q3: దిన్ రైల్ టెర్మినల్‌ను ఎంచుకున్నప్పుడు మీరు సరైన ప్రస్తుత రేటింగ్‌ను ఎలా నిర్ణయిస్తారు?

దిన్ రైల్ టెర్మినల్ బ్లాక్ కోసం సరైన ప్రస్తుత రేటింగ్‌ని నిర్ణయించడం మూడు కీలక దశలను కలిగి ఉంటుంది. ముందుగా, టెర్మినల్ తీసుకువెళ్ళే సర్క్యూట్ యొక్క గరిష్ట నిరంతర ప్రవాహాన్ని గుర్తించండి - ఇది ఎంపిక ప్రారంభమయ్యే మూల విలువ. రెండవది, వాస్తవ-ప్రపంచ ఆపరేటింగ్ కండిషన్‌లను పరిగణనలోకి తీసుకోవడానికి ద్వేషపూరిత కారకాన్ని వర్తింపజేయండి. ఎన్‌క్లోజర్ లోపల పరిసర ఉష్ణోగ్రత 40 డిగ్రీల C కంటే ఎక్కువగా ఉంటే, టెర్మినల్ యొక్క రేట్ కరెంట్ తప్పనిసరిగా డీరేట్ చేయబడాలి, సాధారణంగా ఆ థ్రెషోల్డ్ కంటే డిగ్రీ Cకి 0.5%. గ్యాప్‌లు లేకుండా అధిక-సాంద్రత గల వరుసలలో టెర్మినల్స్ మౌంట్ చేయబడితే, ప్రక్కనే ఉన్న బ్లాక్‌ల మధ్య థర్మల్ బిల్డప్ వేడి వెదజల్లడాన్ని తగ్గిస్తుంది, దీనికి 10% నుండి 20% అదనపు డిరేటింగ్ అవసరం. మూడవది, ఊహించని లోడ్ పెరుగుదలకు అనుగుణంగా మరియు కనెక్షన్ యొక్క సేవా జీవితాన్ని పొడిగించడానికి లెక్కించిన డీరేటెడ్ కరెంట్ కంటే కనీసం 25% భద్రతా మార్జిన్‌ను జోడించండి. ఉదాహరణకు, 50 డిగ్రీల C పరిసర వాతావరణంలో పనిచేసే 20A సర్క్యూట్‌కు అన్ని ప్రతికూల కారకాలు మరియు భద్రతా మార్జిన్‌లు వర్తించిన తర్వాత కనీసం 27A నుండి 30A వరకు రేట్ చేయబడిన టెర్మినల్ అవసరం. Yueqing TAER Electric Co., Ltd.లోని మా సాంకేతిక బృందం ఖచ్చితమైన ఎంపికకు మద్దతివ్వడానికి మా దిన్ రైల్ టెర్మినల్ బ్లాక్ కేటలాగ్‌లోని ప్రతి ఉత్పత్తికి వివరణాత్మక డీరేటింగ్ టేబుల్‌లను అందిస్తుంది.

Q4: అంతర్జాతీయ మార్కెట్ సమ్మతి కోసం దిన్ రైల్ టెర్మినల్ బ్లాక్‌కు ఏ ధృవీకరణలు ఉండాలి?

దిన్ రైల్ టెర్మినల్ బ్లాక్ కోసం అవసరమైన సర్టిఫికేషన్‌లు టార్గెట్ మార్కెట్ మరియు అప్లికేషన్‌పై ఆధారపడి ఉంటాయి. యూరోపియన్ మార్కెట్ కోసం, తక్కువ వోల్టేజ్ డైరెక్టివ్ (LVD 2014/35/EU) కింద CE మార్కింగ్ మరియు RoHS సమ్మతి బేస్‌లైన్ అవసరాలు. CE డిక్లరేషన్‌కు మద్దతు ఇవ్వడానికి ఉత్పత్తులను తప్పనిసరిగా IEC 60947-7-1 (తక్కువ-వోల్టేజ్ స్విచ్ గేర్ మరియు కంట్రోల్ గేర్ - కాపర్ కండక్టర్‌ల కోసం టెర్మినల్ బ్లాక్‌లు)కి పరీక్షించాలి. ఉత్తర అమెరికా మార్కెట్ కోసం, పారిశ్రామిక నియంత్రణ ప్యానెల్‌లలో ఉపయోగించే టెర్మినల్ బ్లాక్‌ల కోసం UL 508A జాబితా అవసరం మరియు కెనడియన్ మార్కెట్‌కు CSA C22.2 సర్టిఫికేషన్ అవసరం. సోలార్ ఫోటోవోల్టాయిక్ అప్లికేషన్‌ల కోసం, సిస్టమ్ వోల్టేజ్ మరియు అప్లికేషన్ సందర్భాన్ని బట్టి IEC 62196 లేదా IEC 62103కి TUV సర్టిఫికేషన్ అవసరం కావచ్చు. రైల్వే లేదా రవాణా అనువర్తనాల కోసం, EN 45545 అగ్ని ప్రవర్తన ధృవీకరణ వర్తిస్తుంది. Yueqing TAER Electric Co., Ltd. వద్ద, మా ప్రామాణిక దిన్ రైల్ టెర్మినల్ బ్లాక్ ఉత్పత్తి శ్రేణి CE, UL మరియు TUV ధృవపత్రాలను కలిగి ఉంటుంది. RoHS సమ్మతి అన్ని ఉత్పత్తి కుటుంబాలలో బేస్‌లైన్ అవసరంగా నిర్వహించబడుతుంది. పూర్తి ధృవీకరణ డాక్యుమెంటేషన్ మా ఉత్పత్తి పేజీల నుండి డౌన్‌లోడ్ చేసుకోవడానికి అందుబాటులో ఉంది లేదా సేకరణ మరియు సమ్మతి సమీక్ష ప్రయోజనాల కోసం అభ్యర్థనపై నేరుగా అందించబడుతుంది.

Q5: దీర్ఘకాలిక విశ్వసనీయతను నిర్ధారించడానికి దిన్ రైల్ టెర్మినల్ బ్లాక్‌లను ఎలా నిర్వహించాలి?

దిన్ రైల్ టెర్మినల్ బ్లాక్‌లను సరిగ్గా నిర్వహించడం వలన వాటి సేవా జీవితాన్ని గణనీయంగా పొడిగిస్తుంది మరియు పరికరాల పనికిరాని సమయం, విద్యుత్ లోపాలు లేదా అగ్ని ప్రమాదాలకు కారణమయ్యే కనెక్షన్ వైఫల్యాలను నివారిస్తుంది. స్క్రూ-క్లాంప్ టెర్మినల్ బ్లాక్‌ల కోసం, ఆవర్తన రీ-టార్కింగ్ అనేది అత్యంత ముఖ్యమైన నిర్వహణ పని. కనెక్షన్‌లు కనీసం రెండు సంవత్సరాలకు ఒకసారి లేదా ప్రతి సంవత్సరం గణనీయమైన వైబ్రేషన్ లేదా థర్మల్ సైక్లింగ్ ఉన్న పరిసరాలలో తయారీదారు పేర్కొన్న టార్క్ విలువకు తనిఖీ చేయబడాలి మరియు తిరిగి టార్క్ చేయాలి. అన్ని కనెక్షన్లు రంగు పాలిపోవడానికి సంబంధించిన సంకేతాల కోసం దృశ్యమానంగా తనిఖీ చేయబడాలి, ఇది వదులుగా ఉన్న కనెక్షన్ వద్ద అధిక నిరోధకత కారణంగా వేడెక్కడం సూచిస్తుంది. కాంటాక్ట్ ఉపరితలాలపై తుప్పు - ఆకుపచ్చ లేదా తెలుపు డిపాజిట్ వలె కనిపిస్తుంది - తేమ లేదా రసాయన కాలుష్యం కారణంగా హౌసింగ్ సీల్ రాజీపడిందని సూచిస్తుంది మరియు ప్రభావిత టెర్మినల్‌ను భర్తీ చేయాలి. స్ప్రింగ్-క్లాంప్ టెర్మినల్‌లకు తక్కువ సాధారణ నిర్వహణ అవసరం, ఎందుకంటే స్ప్రింగ్ స్థిరమైన కాంటాక్ట్ ఫోర్స్‌ను నిర్వహిస్తుంది, అయితే అవి ఇప్పటికీ అదే వ్యవధిలో దృశ్యమానంగా తనిఖీ చేయబడాలి. హౌసింగ్‌కు పగుళ్లు, రంగు మారడం లేదా భౌతిక నష్టాన్ని చూపే ఏదైనా టెర్మినల్ బ్లాక్‌ను వెంటనే భర్తీ చేయాలి, దెబ్బతిన్న ఇన్సులేషన్ ట్రాకింగ్ మరియు ఆర్క్ లోపాల ప్రమాదాన్ని పెంచుతుంది. మా దిన్ రైల్ టెర్మినల్ బ్లాక్ ఉత్పత్తులు హౌసింగ్ పైభాగంలో యాక్సెస్ చేయగల టెస్ట్ పోర్ట్‌లతో రూపొందించబడ్డాయి, నిర్వహణ బృందాలు ఎటువంటి వైర్‌లను డిస్‌కనెక్ట్ చేయకుండానే టెస్ట్ ప్రోబ్‌తో సర్క్యూట్ కంటిన్యూటీని వెరిఫై చేయడానికి అనుమతిస్తుంది - ఇది సాధారణ తనిఖీని గణనీయంగా సులభతరం చేస్తుంది.

మునుపటి :

తరువాత :

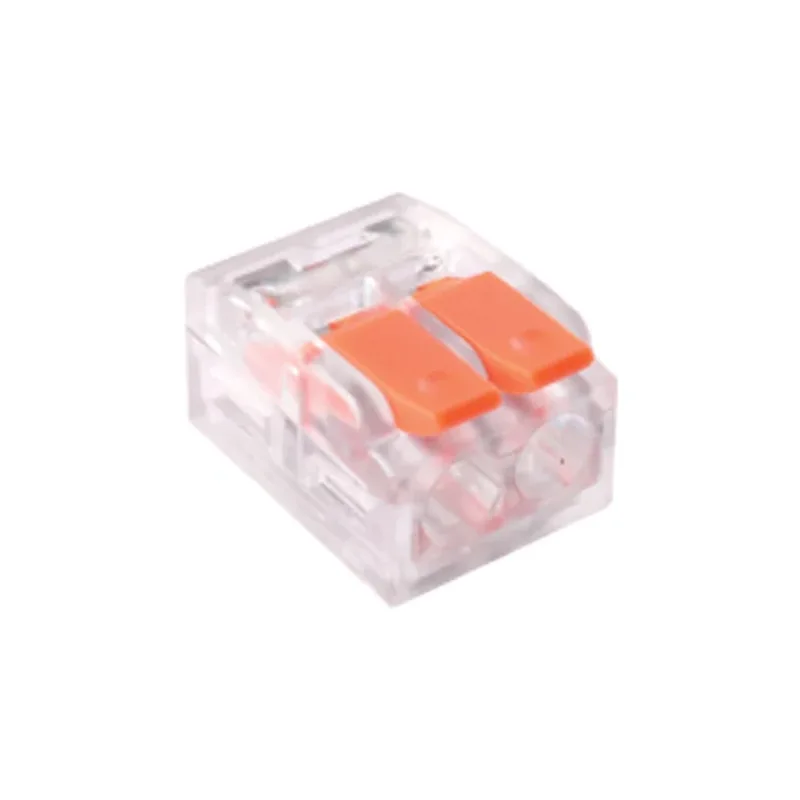

వైర్ క్విక్ కనెక్టర్ ఎలక్ట్రికల్ ఇన్‌స్టాలేషన్‌లను ఎలా మెరుగుపరుస్తుంది?
